分類

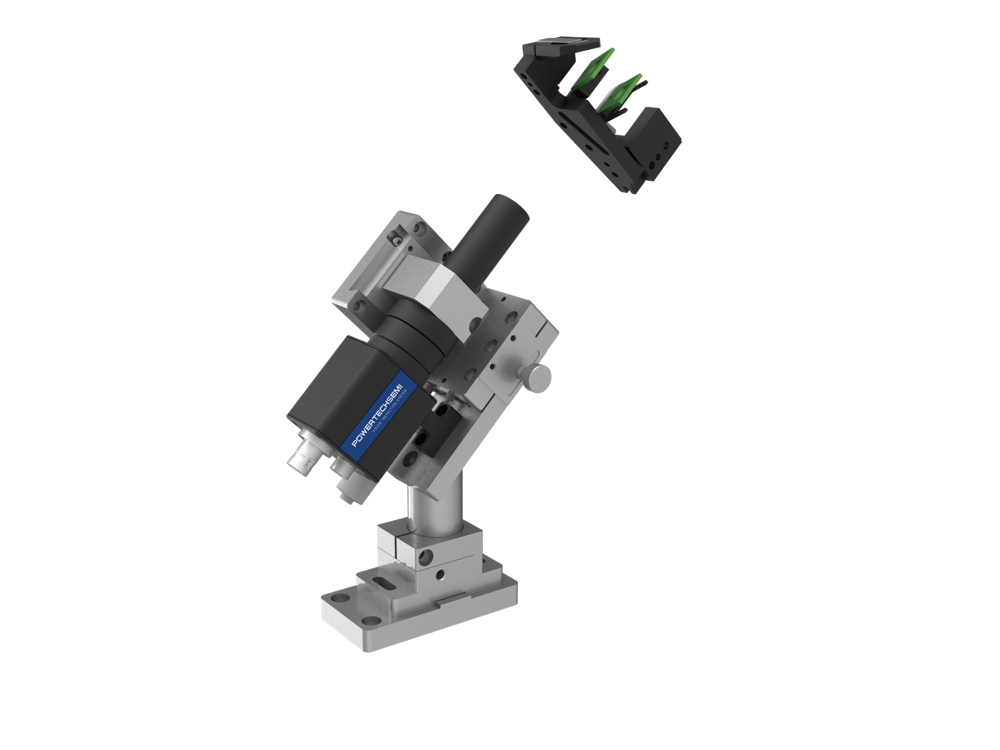

打印檢測工位
基于半導體行業需求設計開發，采用運行穩定的工業相機及工控電腦，數字傳輸準確無誤，反映迅速、抓圖清晰、完整可靠
|
懸浮電源 |
多Site并行 |
多通道高精度 |
支持多種擴展 |
| 型號 | 打印檢測工位 |
| 產品介紹 |
基于半導體行業需求設計開發，采用運行穩定的工業相機及工控電腦，數字傳輸準確無誤，反映迅速、抓圖清晰、完整可靠 全面滿足最高速Handler的生產速度，檢測工位齊全，滿足客戶各種檢測需求。QV系列檢測系統，可配置的檢測工位有：3D檢測工位、印字工位、編帶工位、方向工位等 本系統可搭配各款Handler，檢測范圍涵蓋半導體各類器件，如：SOT23、SOD123、SOD323、 SOD523、 SOD923、SMA、SMB、SMC、SOD882(1006)、TO92、TO252、SOD129、MBS、SOP8L等軟件系統提供中英文界面、多級權限控制，自動化程度高 軟件系統100%聯動研發，按照機器視像檢測流程，優化組合、易于操作應用 所有工業相機的各項參數，如快門時間、增益、對比度、光源亮度等均可通過軟件調節 QV系列機器視覺識別系統，為半導體行業的各式封裝器件，對產品管腳及塑封體進行字模、2D管腳、3D管腳及塑封體表面瑕疵等全方位、高精度視像檢測 應用方便、操作簡易、系統運行穩定，提升客戶的生產能力 及時檢測半導體行業各類器件精確度，提高生產效率 執行校準快捷，保證零次品率，提高生產質量 |
| 功能 |
? 檢測器件引腳信息（腳長、腳寬、腳間距、腳偏移、站力度、傾斜度、跨度、管腳長度差等） ? 檢測器件表面印章內容（錯字、多字、漏字、污損、偏移、重印模糊、劃痕、塑封體崩裂等） ? 檢測器件側面信息（劃痕、崩裂、氣泡等） |
| 基本配置 | CCD相機、工業鏡頭、LED光源、機械結構件 |
| SI檢測 | 最小面積0.7mm*0.7mm，整體平均灰度的差值在40以上 |
| GR&R | <10% |
|
